石油钻井重型机械三维扫描

钻井就是利用钻机设备及破岩工具破碎地层形成井筒的工艺过程，目地是进行地质评价、发现油气藏、开发油气藏。施工工序：钻进→洗井→接单根→起下钻→完钻。

固井就是向井内下入一定尺寸的套管串，并在其周围注入水泥浆，把套管固定的井壁上，避免井壁坍塌。施工工序：下套管至预定深度→装水泥头、循环泥浆、接地面管线→打隔离液→注水泥→顶胶塞→替泥浆→碰压→注水泥结束、候凝。

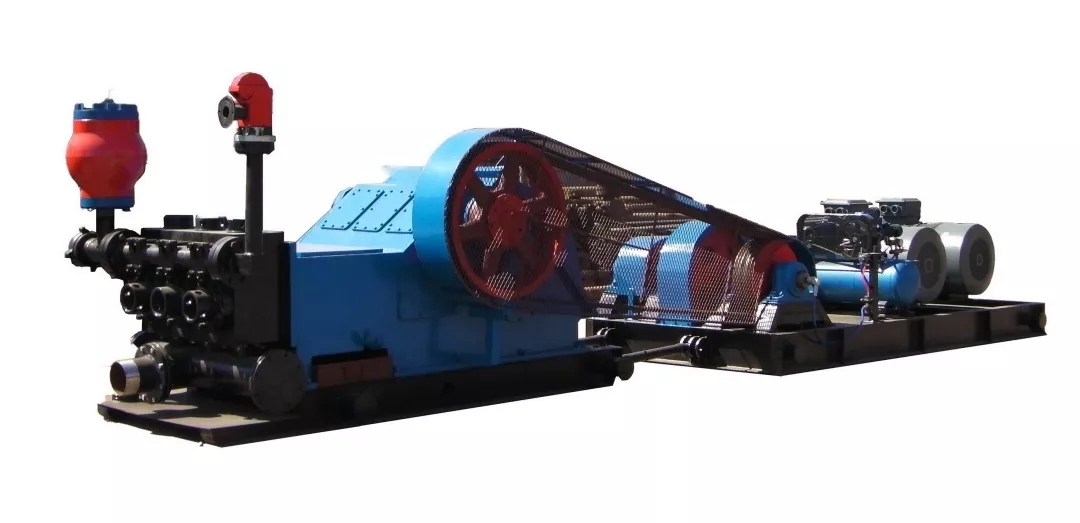

而钻井的心脏就是泥浆泵，泥浆泵是为泥浆泵循环提供动力的，简单说就是，在钻进过程中，泥浆需要进入钻杆，到达钻头，以发挥清洗钻头，洗井等作用。而泥浆需要一个动力，将其从地面的泥浆罐送到钻杆中，这个就需要泥浆泵了。在动力机（柴油机或电机的带动下），泥浆泵完成吸入排出的过程，通过地面高压管汇，立管，水龙带，将泥浆送到钻杆中。

客户需求

石油钻井泥浆泵制造商在生产过程中使用传统测量工具进行装配尺寸检测和形位公差，存在以下困扰：

1、传统的检测方案很难对大型工件进行精确测量，且人为误差严重；

2、车间环境要求高：避免震动、温度控制；

3、测量效率低：对测量人员要求极高；

4、受限于测量工具：不灵活、不便携。

解决方案

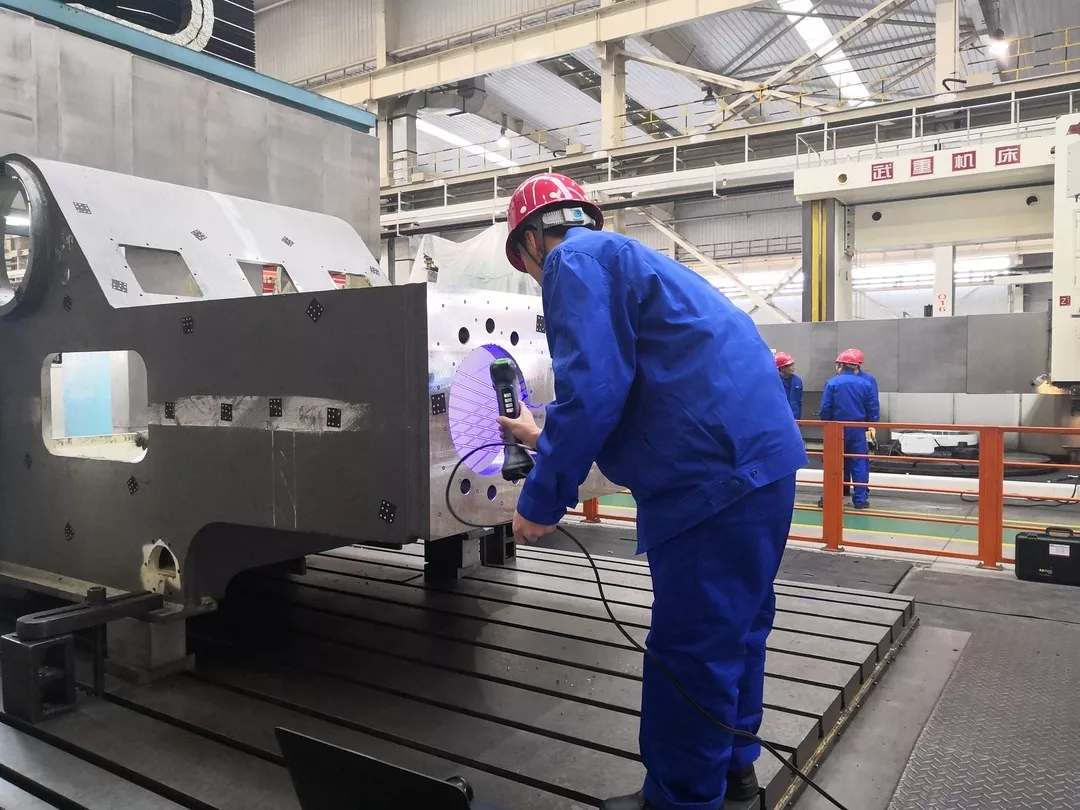

客户希望使用华高智手持激光三维扫描仪来完成检测工作，华高AE工程师用高精度智能闪测激光3D扫描仪AltairScan™和华高三维摄影测量系统PhotoShot™对石油钻井泥浆泵的主体外型轮廓检测装配孔位尺寸和形位公差。

客户需求

1、轻松高效的获取泥浆泵的装配孔数据和整体外型轮廓尺寸数据；

2、轻松获取高亮表面数据；

3、测量数据完整；

4、智能、简单、快速、方便；

5、检测结果真实可靠。

使用设备

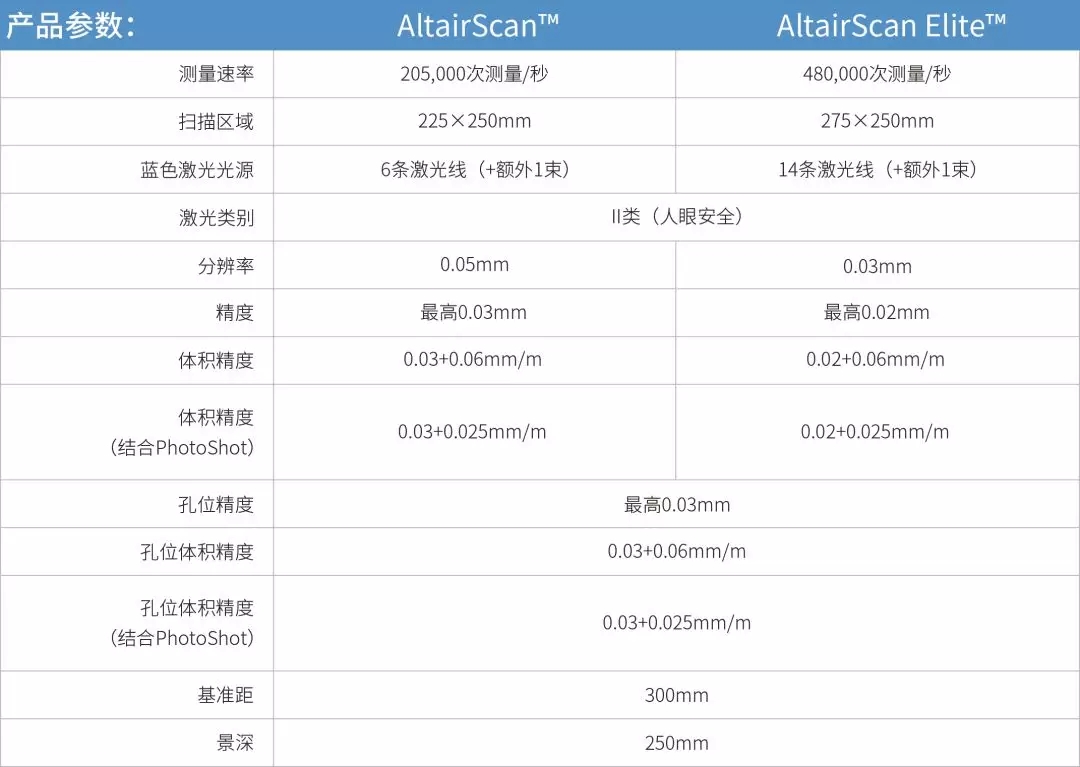

本次解决客户的需求过程中，使用了华高高精度智能闪测激光3D扫描仪AltairScan™和华高三维摄影测量系PhotoShot™两种产品，具体参数如下：
